EUROTHERM DRİVES – SSD DRIVES
“Teknolojini geldiği son nokta”
AC DİGİTAL SÜRÜCÜLER
690P INTEGRATOR SERİSİ
0,75 – 355 kW (1 faz 220-230VAC / 3 faz 380-460 & 500 VAC -50Hz. -/+%10 Besleme)

SSD/EUROTHERM DRIVES, AC motor hız kontrol cihazları bir çok endüstri dalında kalite, yüksek performans, kolay programlanabilme ve uygun fiyat avantajları ile hizmet vermektedir. Endüstride karşımıza çıkan her türlü hız/moment kontrolu uygulamalarına yönelik olarak dizayn edilmiş olan yeni nesil İntegrator Plus sürücü ailesi ile özellikle kullanıcı dostu, sade program yapısı ve boyutlardaki minimize edilmiş kompakt yapı ile SSD/EUROTHERM DRIVES ürünleri önemli avantajlar sağlamaktadır. SSD/EUROTHERM DRIVES Integrator Plus Serisi adını verdiği son jenerasyon ürünleri, sürücü uygulamalarındaki kullanıcıların ihtiyaçlarını ön planda tutmuş ve boyutlarlardaki %62’ lere varan küçülmenin yanı sıra, sürücü parametrelerini de temel uygulamalar için makro seviyesinde her kullanıcısına standart olarak sunmaktadır. Sarıcı/çözücü, conveyör, extruder, gerginlik kontrolu, hız senkronizasyonu, fan-pompa v.b. gibi daha bir çok uygulamaya ait temel yazılımı sürücü ile birlikte temin edilebilmektedir.

SSD/EUROTHERM DRIVES AC Integrator Plus sürücüler, başta enerji tasarrufu olmak üzere, projelendirmede kolaylık, zaman tasarrufu (proje, montaj ve serviste), maliyetlerin minimize edilmesi, boyutların küçültülmesi ve arızasız çalışma süresinin maksimuma çekilmesi gibi bir çok avantajı kullanıcısına standart olarak birlikte sunmaktadır.
VEKTÖR FLUX KONTROL

  • Açık/Kapalı çevri ve V/F Kontrol
  • Tork (Moment) Kontrolu
  • Konfigüre edilebilir fonksiyon blokları (100’ ün üzerinde) ile kolay programlama
  • Standart Makrolar ile ileri mühendislik uygulamaları
  • 8 farklı haberleşme seçeneği
  • Konfigüre edilebilir Giriş/Çıkış’ lar
  • 32-bit Mikroişlemci
  • Sistem genişletme modülü
  • ConfigEd Lite+ yazılımı ile kolay program yükleme/yedekleme
  • Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma, İşletme kolaylığı

AC DİGİTAL SÜRÜCÜLER

650V SERİSİ

0,25 – 110 kW    (1 faz 220-230VAC / 3 faz 380-460 VAC -50Hz. -/+%10 Besleme)

Tüm SSD/EUROTHERM DRIVES motor hız kontrol ünitelerinde olduğu gibi, yine kolay ulaşılabilir program yapısı, basit ve sade programlama için fonksiyon blokları yanı sıra temel bazı uygulamalar için paket programlar sürücü içerinde mevcut ve standart olarak sunulmaktadır.

SENSORLESS VEKTÖR KONTROL

  • Ultra yüksek momentli açık çevrim vektör kontrol
  • V/F kontrol
  • Standart yüklü uygulama programları
  • Konfigüre edilebilir fonksiyon blokları
  • 8 farklı pre-set speed
  • Transducer geribeslemesi ile PI/PID kontrol(Basınç, akış, sıcaklık v.b.)
  • Ekstra kompakt dizayn
  • DIN RAIL montaj (7,5 kW’ a kadar)
  • Hızlı devreye alma
  • Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma, işletme kolaylığı

“En kompleks ve sofistike uygulamalar

İçin basit çözümler”

EUROTHERM DRIVES

SSD DRIVES

“Teknolojini geldiği son nokta”

DC DİGİTAL SÜRÜCÜLER

590P INTEGRATOR SERİSİ

1 – 2700 A   (2 veya 4 Bölge – regenerative/non-regenerative)

SSD/EUROTHERM DIVES, Dünyada hız kontrol teknolojisinin gelmiş olduğu en son noktayı temsil eden yeni integrator serisi cihazlar ile AC ve DC motor hız kontrol ünitelerini tek bir yapı içerisinde birleştirerek; kolay kullanımı, boyutları küçültmeyi ve standartizasyonu hedeflemiştir. Integrator serisi aynı gövde ve aynı program yapısı sayesinde kullanıcıya bir çok avantajı birlikte sunmaktadır. SSD/EUROTHERM DRIVES 590+ DC digital sürücüler, kompakt yapısı ve isteğe bağlı olarak (DRV versiyonu ile) AC line reaktör, AC line sigortaları, DC sigortalar, kontrol gerilimi ve alan beslemesi sigortaları, motor blower stateri ve yardımcı besleme trafosu gibi komponentleri sürücü içerisine akuple edilmiş şekilde de sunabilmektedir.

  • Kapalı/açık çevrim ve PID sarıcı/çözücü kontrol programı ( standart yüklü)
  • Konfigüre edilebilir fonksiyon blokları ile kolay programlama
  • Standart Makrolar ile ileri mühendislik uygulamaları
  • Konfigüre edilebilir Giriş/Çıkış’ lar
  • Yüksek çözünürlüklü analog girişler
  • 7 farklı haberleşme seçeneği
  • Yüksek hızlı Mikroişlemci ve gelişmiş kontrol algoritması
  • ConfigEd Lite+ yazılımı ile kolay program yükleme/yedekleme
  • Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma,   işletme kolaylığı
  • Senkronizasyonda yüksek hassasiyet
  • Matematik ve logic fonksiyonlar
  • “S” Ramp ve digital ramp
  • Dahili kontrollu alan beslemesi
  • Geniş uygulama alanları; kağıt, ambalaj, baskı, oluklu mukavva, plastik, plastik film, demir-çelik, metal, kablo ve tel, çimento, kimya, tekstil v.s.

PARKER

PARKER SSD DRIVES / SSD DRIVES / EUROTHERM DRIVES
Parker Hannifin Corporation’ın SSD Drives departmanı, AC Sürücüler, DC Sürücüler, Servo Sürücüler, AC Motorlar, AC Servo Motorlar ve kontrol ekipmanları alanlarında lider bir üreticidir.
40 yılı aşkın zamandır SSD DRIVES departmanı, her türlü endüstri dalına nitelikli uygulamaları için ürün ve sistemler sağlamaktadır.

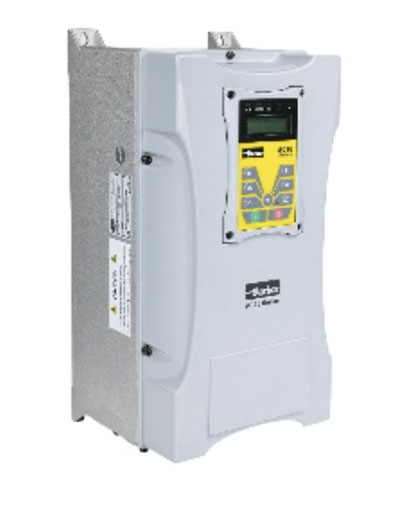

AC10 SERİSİ AC SÜRÜCÜ ÜNİTELERİ / AC10 SERIES AC DRIVES UNITS
(0,2kW – 180kW)

AC Inverter Drives
1PH, 230V AC Sürücüler / Inverters
3PH, 230V AC Sürücüler / Inverters
3PH, 400V AC Sürücüler / Inverters

Parker AC10 IP20 AC Inverter Drive – 1PH, 230V – 0.2kW – 180kW
Filter Fitted – Brake Switch Fitted
AC10 IP20 AC İnverter Drive, 0.2kW – 180kW
V/Hz Kontrol veya Sensorless Vector Control.
Output Rating (kW) 0.2 – 180kW (IP20)
Input Voltage 1230VAC | 3230VAC | 3×400/480VAC
Input Frequency 50/60 Hz
Overload 150% of Rated Current for 60s, 200% for 2s
Output Frequency 0.5…590 Hz
Switching Frequency 2…10 kHz, 4 kHz
Nominal Earth Leakage Current >10 mA (all models)

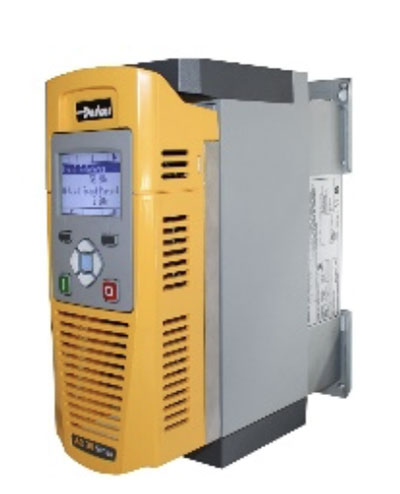

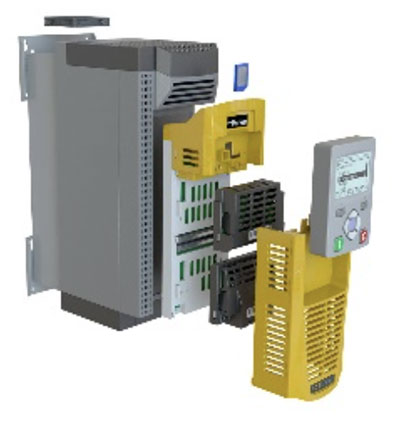

AC30 SERİSİ AC SÜRÜCÜ ÜNİTELERİ / AC30 SERIES AC DRIVES UNITS (1,1kW – 250kW)

AC Inverter Drives
1PH, 230V AC Sürücüler / Inverters
3PH, 230V AC Sürücüler / Inverters
3PH, 400V AC Sürücüler / Inverters

Output Rating (kW) 1.1 – 250kW
Input Voltage 3×380-480VAC
Input Frequency 45-65 Hz
Overload
Constant Torque: 150% for 60s / 180% for 3s
Quadratic Torque: 110% for 60s / 180% of HD FLC. for 3s
Switching Frequency 4 kHz up to maximum of 12 kHz (de-rating may apply) Output Frequency 0…500 Hz at 4 kHz
Switching frequency 0…1000 Hz at 8 kHz
Switching frequency 0…1500 Hz at 12 kHz switching frequency
İnput Power Factor 0.94 Earth Leakage Current >10 mA (all models)

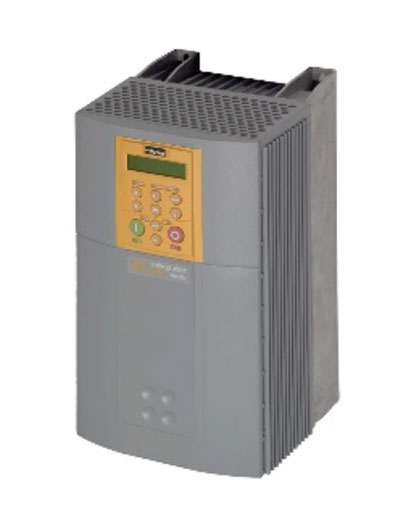

690P SERİSİ AC SÜRÜCÜ ÜNİTELERİ / 690P SERIES AC DRIVES UNITS
(0,75kW – 1000kW)
EUROTHERM DRIVES
SSD DRIVES
“Teknolojini geldiği son nokta”
AC DİGİTAL SÜRÜCÜLER
690P INTEGRATOR SERİSİ
0,75 – 355 kW  (1 faz 220-230VAC / 3 faz 380-460 & 500 VAC -50Hz. -/+%10 Besleme)
SSD/EUROTHERM DRIVES, AC motor hız kontrol cihazları bir çok endüstri dalında kalite, yüksek performans, kolay programlanabilme ve uygun fiyat avantajları ile hizmet vermektedir. Endüstride karşımıza çıkan her türlü hız/moment kontrolu uygulamalarına yönelik olarak dizayn edilmiş olan yeni nesil İntegrator Plus sürücü ailesi ile özellikle kullanıcı dostu, sade program yapısı ve boyutlardaki minimize edilmiş kompakt yapı ile SSD/EUROTHERM DRIVES ürünleri önemli avantajlar sağlamaktadır. SSD/EUROTHERM DRIVES Integrator Plus Serisi adını verdiği son jenerasyon ürünleri, sürücü uygulamalarındaki kullanıcıların ihtiyaçlarını ön planda tutmuş ve boyutlarlardaki %62’ lere varan küçülmenin yanı sıra, sürücü parametrelerini de temel uygulamalar için makro seviyesinde her kullanıcısına standart olarak sunmaktadır. Sarıcı/çözücü, conveyör, extruder, gerginlik kontrolu, hız senkronizasyonu, fan-pompa v.b. gibi daha bir çok uygulamaya ait temel yazılımı sürücü ile birlikte temin edilebilmektedir.
SSD/EUROTHERM DRIVES AC Integrator Plus sürücüler, başta enerji tasarrufu olmak üzere, projelendirmede kolaylık, zaman tasarrufu (proje, montaj ve serviste), maliyetlerin minimize edilmesi, boyutların küçültülmesi ve arızasız çalışma süresinin maksimuma çekilmesi gibi bir çok avantajı kullanıcısına standart olarak birlikte sunmaktadır.
VEKTÖR FLUX KONTROL
• Açık/Kapalı çevri ve V/F Kontrol
• Tork (Moment) Kontrolu
• Konfigüre edilebilir fonksiyon blokları (100’ ün üzerinde) ile kolay programlama
• Standart Makrolar ile ileri mühendislik uygulamaları
• 8 farklı haberleşme seçeneği
• Konfigüre edilebilir Giriş/Çıkış’ lar
• 32-bit Mikroişlemci
• Sistem genişletme modülü
• ConfigEd Lite+ yazılımı ile kolay program yükleme/yedekleme
• Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma, İşletme kolaylığı

AC Inverter Drives
1PH, 230V AC Sürücüler / Inverters
3PH, 230V AC Sürücüler / Inverters
3PH, 400V AC Sürücüler / Inverters
Output Rating (kW) 0.75 – 1000kW
Input Voltage;
Single Phase Units 220-240VAC +/- 10 %, 50-60 Hz +/- 5% (0.37 to 2.2kW) Three Phase Units 220-240VAC +/- 10 %, 50-60 Hz +/- 5% (0.37 to 37 kW)
380-460VAC +/- 10 %, 50-60 Hz +/- 5% (0.75 to 1000kW)
380-500VAC +/- 10 %, 50-60 Hz +/- 5% (2.2 to 110kW)
Input Frequency 50-60 Hz
Overload
Constant torque: 150% for 60s 180% for 1s
Quadratic torque: 115% for 10 seconds
Switching Frequency Frame B = 3, 6 or 9kHz Frame C, D, E and F = 3 or 6kHz Output Frequency 0-480Hz
Earth Leakage Current >10 mA (all models)

650V SERİSİ AC SÜRÜCÜ ÜNİTELERİ / 650V SERIES AC DRIVES UNITS
(0,25kW – 110kW)
AC DİGİTAL SÜRÜCÜLER
650V SERİSİ
0,25 – 110 kW    (1 faz 220-230VAC / 3 faz 380-460 VAC -50Hz. -/+%10 Besleme)
Tüm SSD/EUROTHERM DRIVES motor hız kontrol ünitelerinde olduğu gibi, yine kolay ulaşılabilir program yapısı, basit ve sade programlama için fonksiyon blokları yanı sıra temel bazı uygulamalar için paket programlar sürücü içerinde mevcut ve standart olarak sunulmaktadır.
SENSORLESS VEKTÖR KONTROL
• Ultra yüksek momentli açık çevrim vektör kontrol
• V/F kontrol
• Standart yüklü uygulama programları
• Konfigüre edilebilir fonksiyon blokları
• 8 farklı pre-set speed
• Transducer geribeslemesi ile PI/PID kontrol
(Basınç, akış, sıcaklık v.b.)
• Ekstra kompakt dizayn
• DIN RAIL montaj (7,5 kW’ a kadar)
• Hızlı devreye alma
• Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma, işletme kolaylığı
“En kompleks ve sofistike uygulamalar için basit çözümler”

AC Inverter Drives
1PH, 230V AC Sürücüler / Inverters
3PH, 230V AC Sürücüler / Inverters
3PH, 400V AC Sürücüler / Inverters
Output Rating (kW) 0.25 – 110kW
Input Voltage 1230VAC | 3230VAC | 3×380-460VAC
Input Frequency 50/60 Hz
Overload
Constant Torque Rating: 150% for 60s
Quadratic Torque Rating: 110% for 60s
Output Frequency 0-240Hz
Switching Frequency Nominal 4kHz (Frames 1-3)

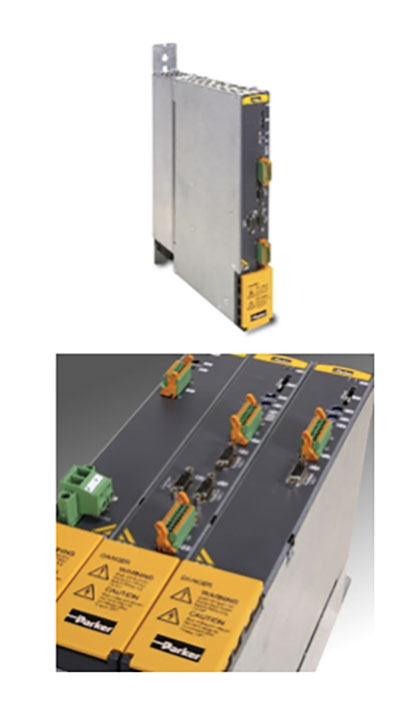

AC890 SERİSİ AC SÜRÜCÜ ÜNİTELERİ / AC890 SERIES AC DRIVES UNITS (0,55kW – 1200kW)

AC Inverter Drives
1PH, 230V AC Sürücüler / Inverters
3PH, 230V AC Sürücüler / Inverters
3PH, 400V AC Sürücüler / Inverters
Output Rating (kW) 0.55 – 1200kW
Input Voltage
890CS: 208 – 500 Vac +/- 10%
890CD: 320/560 – 705 Vdc
890SD: 380 – 500 Vac +/- 10%
Frames E/F/G/H/J/K: 380 – 460 Vac +/- 10%
Input Frequency 50-60 Hz
Overload
Constant torque: 150% for 60s 180% for 1s
Quadratic torque: 115% for 10 seconds
Switching Frequency Frame B = 3, 6 or 9kHz Frame C, D, E and F = 3 or 6kHz Output Frequency 0-480Hz Earth Leakage Current >10 mA (all models)

ARKER SSD DRIVES

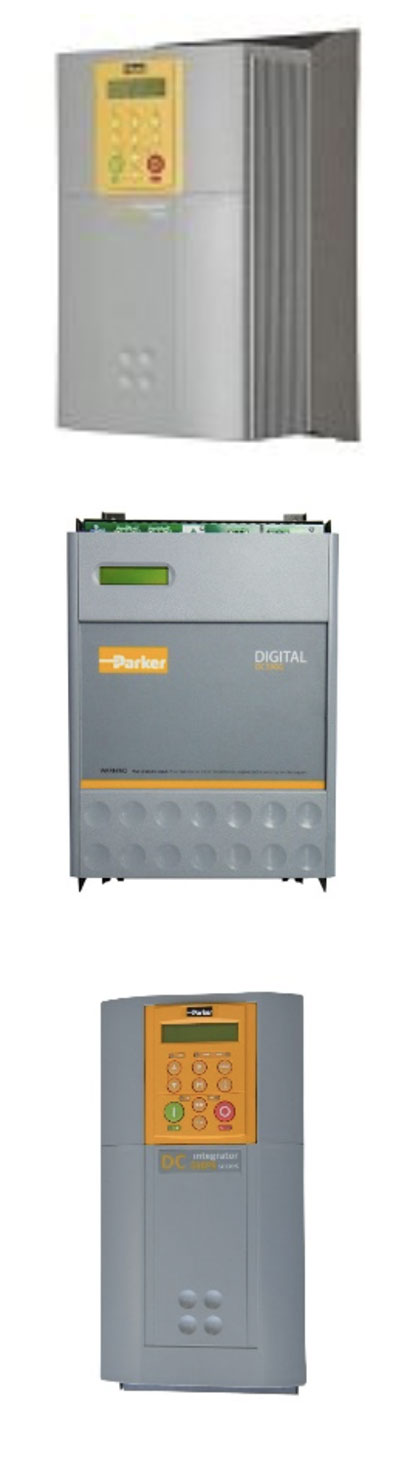

590P SERİSİ DC SÜRÜCÜ ÜNİTELERİ / 590P SERIES DC DRIVES UNITS
(15A – 2700A / 2Q-4Q)
EUROTHERM DRIVES
SSD DRIVES
DC DİGİTAL SÜRÜCÜLER
590P INTEGRATOR SERİSİ
15A – 2700 A  (2 veya 4 Bölge – regenerative/non-regenerative)
SSD/EUROTHERM DIVES, Dünyada hız kontrol teknolojisinin gelmiş olduğu en son noktayı temsil eden yeni integrator serisi cihazlar ile AC ve DC motor hız kontrol ünitelerini tek bir yapı içerisinde birleştirerek; kolay kullanımı, boyutları küçültmeyi ve standartizasyonu hedeflemiştir. Integrator serisi aynı gövde ve aynı program yapısı sayesinde kullanıcıya bir çok avantajı birlikte sunmaktadır. SSD/EUROTHERM DRIVES 590+ DC digital sürücüler, kompakt yapısı ve isteğe bağlı olarak (DRV versiyonu ile) AC line reaktör, AC line sigortaları, DC sigortalar, kontrol gerilimi ve alan beslemesi sigortaları, motor blower stateri ve yardımcı besleme trafosu gibi komponentleri sürücü içerisine akuple edilmiş şekilde de sunabilmektedir.
• Kapalı/açık çevrim ve PID sarıcı/çözücü kontrol programı ( standart yüklü)
• Konfigüre edilebilir fonksiyon blokları ile kolay programlama
• Standart Makrolar ile ileri mühendislik uygulamaları
• Konfigüre edilebilir Giriş/Çıkış’ lar
• Yüksek çözünürlüklü analog girişler
• 7 farklı haberleşme seçeneği
• Yüksek hızlı Mikroişlemci ve gelişmiş kontrol algoritması
• ConfigEd Lite+ yazılımı ile kolay program yükleme/yedekleme
• Kalite, yüksek performans, kullanıcı dostu, arızasız çalışma,   işletme kolaylığı
• Senkronizasyonda yüksek hassasiyet
• Matematik ve logic fonksiyonlar
• “S” Ramp ve digital ramp
• Dahili kontrollu alan beslemesi
• Geniş uygulama alanları; kağıt, ambalaj, baskı, oluklu mukavva, plastik, plastik film, demir-çelik, metal, kablo ve tel, çimento, kimya, tekstil v.s.
Parker SSD Drives 590+ Integrator Serisi dc digital sürüler;
ï Program fonksiyon blokları,
ï Konfigüre edilebilir I/O’ lar (software üzerinden),
ï Yüksek çözünürlüklü analog girişler,
ï Sarıcı / Çözücü Kontrolü

  • Açık çevrim (moment kompanzasyonu ile),
  • Kapalı çevrim ( hız veya akım ile),
  • Loadcell / Danser PID

ï Matematik fonksiyonlar,
ï Logic fonksiyonlar,
ï Kontrollü alan beslemesi,
ï “S” Ramp ve digital ramp
özelliklerini yine birlikte standart olarak her kullanıcısına sunmaktadır.
Basitleştirilmiş kullanıcı kontrol paneli ve menü yapısı, teknik personelin rahatlıkla sürücü fonksiyonlarına ulaşmasını sağlar. Diagnostics menü üzerinden sürücü çalışır durumda iken, sistem ile ilgili tüm detay bilgilere ulaşmak mümkündür.
RS422/RS485, DeviceNet, CANopen, LINK, Profibus-DP, Modbus RTU ve El Bisynch haberleşme protokolleri opsiyonel olarak sunulan “Technology Box” üzerinden sağlanmaktadır.
Parker SSD Drives (Eurotherm Drives) 590+ Integrator serisi dc digital sürülerde geri besleme devresinde;
ï Analog Tachogenerator,
ï Encoder,
seçeneklerinden herhangi biri kullanılabilir.
En karmaşık tahrik sistemlerinden münferit çalışan basit tahrik sitemlerine kadar endüstride bir çok değişik alanda başarı ile kullanılan 590+ dc digital sürücülerin teknik özellikleri aşağıdaki gibidir:

Güç Konfigürasyonu :

590+ 4 Bölge regenerative;
2 tam dalga kontrollü 3 faz IGBT köprüsü.
591+ 2 Bölge non-regenerative;
1 tam dalga kontrollü 3 faz IGBT köprüsü.
Armatür Akımı (Adc) :
15 – 2700 A.
Aşırı yüklenme; %200 10sn., %150 30sn.

AC Besleme (Vac) :

110 – 220 V (±%10)
220 – 500 V (±%10)
500 – 690 V (±%10) ≥ 1200A.
50/60Hz.

Alan Akımı :

4 A. (15 – 35A için)
10 A. (40 – 270A için)
20 A. (360 – 720A için)
60 A. (≥ 1200A için)

Elektronik Motor Koruma Fonksiyonları :



  • Yüksek Gerilim Koruması,
  • Aşırı Akım Koruması,
  • Ters Zamanlı Aşırı Akım,
  • Kısa Devre Koruması,
  • Alan Koruması,
  • Hız Geri Besleme Hatası Koruması,
  • Motor Aşırı Sıcaklık Koruması,
  • Soğutucu Aşırı Sıcaklık Koruması,
  • IGBT Tetikleme Devresi Koruması,
  • Dahili Snubber Koruması,
  • Zero Speed Bulma Koruması,
  • Durma Korumaları.

Input / Output’ lar :

Analog Inputs: 5 adet.
Analog Output: 3 adet.
Digital Input: 9 adet.
Digital Output: 3 adet.

590P SERİSİ DC SÜRÜCÜ ÜNİTELERİ / 590P SERIES DC DRIVES UNITS (15A – 2700A / 2Q-4Q)

DC Digital Drives 2Q/4Q
1PH, 230V DC Drives
3PH, 400V DC Drives
Output Current Rating 15 – 2700A
Output Rating (HP) 1 – 2000HP
Input Voltage 3 Phase, 220-500V (±10%)
Frame 1-5 3 Phase, 110-220V (±10%) Option
Frame 1-5 3 Phase, 500-600V (±10%) Option
Frame 4-5 3 Phase, 380-600V (±10%)
Frame 6 3 Phase, 380-690V (±10%)
Frame 6 3 Phase, 500-690V (±10%)
Frame H Input
Frequency 45 to 65Hz
Overload 15- 450A 200% for 10 seconds 150% for 30 seconds – from 700A Several overload choices are available
Output Frequency 0-120, 240 or 480Hz (selectable)

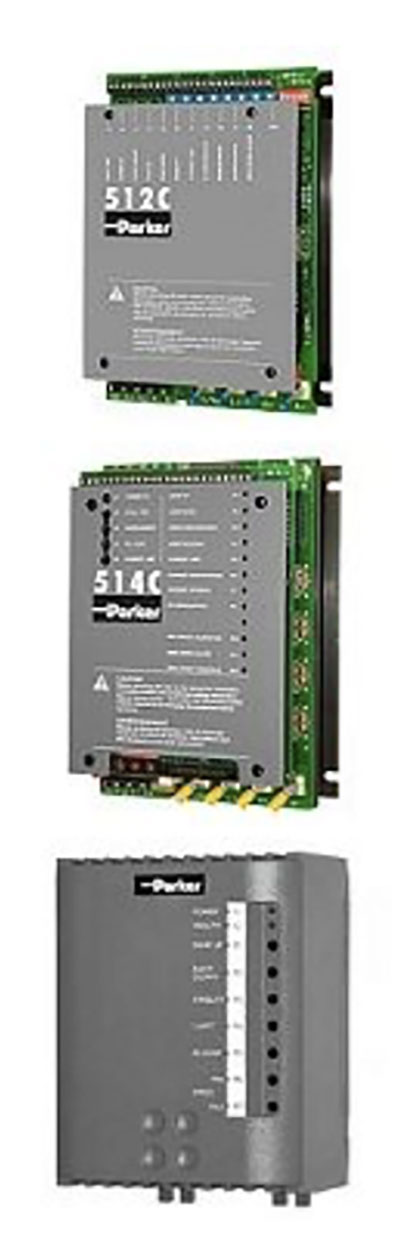

512C -514C SERİSİ DC SÜRÜCÜ ÜNİTELERİ / 512C – 514C SERIES DC DRIVES UNITS (4A – 32A / 2Q-4Q)

DC Analogue Drives 2Q/4Q
Parker SSD 512C/514C, 2Q/4Q DC Drive
1PH, 110 – 500VAC
4A – 32A Output
Parker SSD 512C, 2Q DC Drive – 1PH, 110-500VAC – 4A – 32A Output
Parker SSD 514C, 4Q DC Drive – 1PH, 110-500VAC – 4A – 32A Output
Parker SSD 508, 1Q DC Drive – 1PH, 110-240VAC – 12A Output

637F/638 SERİSİ AC SERVO SÜRÜCÜ ÜNİTELERİ / 637F/638 SERIES AC SERVO DRIVES UNITS (2A-30A)

AC Servo Drives

1PH, 230V Servo Drives
3PH, 230V Servo Drives
3PH, 400V Servo Drives
Obsolete Servo Drives
– Parker SSD 637F Series Servo Drive – 230VAC / 2A–30A Rated Output – Resolver FB
– Parker SSD 637F Series Servo Drive – 3PH, 460VAC – 2-30A Rated Output – Without EMC Clip – HIPERFACE F/B Module
– Parker SSD 638 Series Servo Drive – 3PH, 400VAC – 2.5A-7.5A Cont / 5A Peak – Resolver FB
– Parker SSD 638 Series Servo Drive – 3PH, 400VAC – 2.5A-15A Cont / 15A Peak – Resolver FB
